Klimapanel
Klimapanel — taupunktunabhängige Kühlung, Heizung und Akustik.
Taupunktunabhängige Kühlung und Heizung mit breitbandiger Schallabsorption. Für Räume, die eigene Beleuchtung haben oder brauchen. Vorgefertigt und wartungsfrei.
Funktionen
Drei Funktionen. Maximale Flexibilität.
Das Klimapanel fasst Kühlung, Heizung und Schallabsorption in einem vorgefertigten Deckensegel zusammen — ohne integrierte Beleuchtung. Die richtige Konfiguration für Räume, die bereits über eine eigene Beleuchtung verfügen oder eine projektspezifische Lichtlösung erfordern.
In den meisten Projekten wird das Klimapanel mit der Klimaleuchte kombiniert: Die Klimaleuchte übernimmt Beleuchtung und Raumklima in Großräumen, das Klimapanel ergänzt in Einzelbüros, Besprechungsräumen oder Zonen mit bestehender Beleuchtung.
Taupunktunabhängige Kühlung
Über 120 W/m² spezifische Kühlleistung nach DIN EN 14240. Bei 8 °C Vorlauf und 12 °C Rücklauf erreicht ein Element ca. 203 W Kühlleistung. Ohne Taupunktabschaltung, auch bei offenen Fenstern und hoher Luftfeuchtigkeit.
Für hocheffiziente regenerative Systeme werden 8 bis 12 °C Vorlauftemperatur angestrebt.
>70 % der Kühlleistung bereits ab 21 °C Raumtemperatur verfügbar
Heizung über Wärmestrahlung
Heizleistung nach DIN EN 14037. Wärmeaustausch überwiegend über Infrarotstrahlung — lautlos, zugluftfrei, ohne Staubverwirbelung. Komfortkriterien nach DIN EN ISO 7730 eingehalten.
Breitbandige Schallabsorption
Schallabsorptionsgrad αw ≈ 0,85. Akustischer Breitbandabsorber. Kombination aus porösem Absorber und Folienabsorption der Polymermembran. Geprüft als Einzelsegel und im Verbund nach DIN EN ISO 354.
Spezifikation
Technische Daten.
| Format mit Blende | 2.164 × 1.069 × 100 mm |
| Format mit Akustik | 2.164 × 1.069 × 150 mm |
| Material | Aluminium, eloxiert EV1 |
| Gewicht | ca. 3–5 kg/m² Grundfläche |
| Anschluss Hydraulik | System-Steckkupplung, Medium: Wasser |
| Anschluss Elektro | Nicht erforderlich (kein Licht) |
| Kühlleistung | über 120 W/m² (nach DIN EN 14240) |
| Heizleistung | nach DIN EN 14037 |
| Vorlauftemperatur Kühlung | typisch 8–12 °C |
| Vorlauftemperatur Heizung | typisch 35–40 °C |
| Schallabsorptionsgrad | αw ≈ 0,85 (Breitbandabsorber) |
| Brandschutz | BS2D0 (DIN EN 13501-1) |
| Steuerung | Modbus, KNX, Thermostat (zentral oder Einzelraum) |
Alle Leistungswerte geprüft durch unabhängige Institute. Kühlleistung nach DIN EN 14240, Heizleistung nach DIN EN 14037, Akustik nach DIN EN ISO 354, Brandschutz nach DIN EN 13501-1, VOC-Klassifizierung A+ (ift Rosenheim, 2024).
Installation
Drei Einbauvarianten.

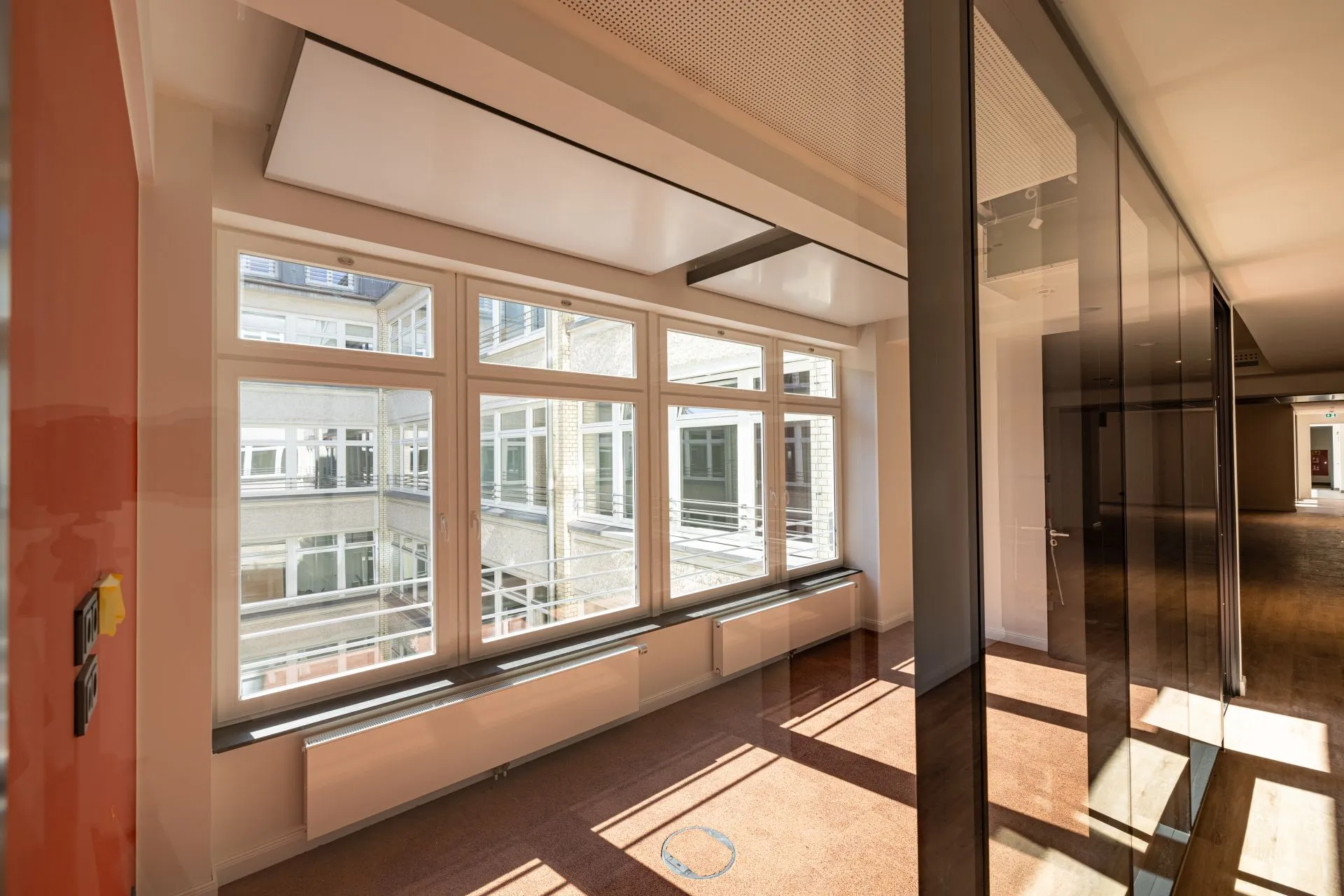

Deckensegel
Frei hängend, mit und ohne Deckenhohlraum. Optimale akustische Wirkung durch beidseitige Abstrahlung.
Deckennaher Einbau
Kein Abstand zur Raumdecke. Anschlüsse im Deckenhohlraum. Für Räume mit geringer Deckenhöhe.
Rasterdeckeneinbau
Eingesetzt in bestehende Rasterdeckensysteme. Anschlüsse im Deckenhohlraum. Ideal für Bestandssanierungen.
Da kein elektrischer Anschluss für Beleuchtung erforderlich ist, reduziert sich die Installation auf den hydraulischen Anschluss. Trockener Einbau, ohne Staub, ohne Schweiß- oder Lötarbeiten.
Einsatz
Typische Einsatzbereiche.
Unterlagen
Planungsunterlagen und Beratung.
- PDF Datenblatt Klimapanel
- PDF Akustik-Prüfbericht
- PDF Hydraulik-Schema
interpanel begleitet Projekte von der ersten Anfrage bis zur Inbetriebnahme. Auslegungsberechnung, Akustikplanung und Wirtschaftlichkeitsanalyse auf Anfrage.
